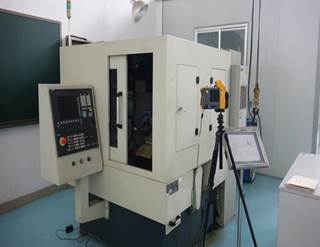

数控螺旋锥齿轮铣齿机

发布时间:2013-09-20    浏览次数:

仪器英文名称: 规格型号:YK2210

仪器类型:工艺实验设备>>加工工艺实验设备>>机加工工艺实验设备

国别:中国生产厂商:湖南中大创远数控装备有限公司

启用日期:2010年12月1日实验室认证认可情况:否

仪器所在单位:澳门第一娱乐娱城官网仪器所在城市: 长沙市

所在实验室:澳门第一娱乐娱城官网

类别名称:

通讯地址:长沙市麓山南路

所在科室名称:冶金机械实验室

仪器存放地点:长沙市麓山南路

仪器联系人:唐进元

联系人电话:暂无联系人E-mail:

主要技术指标:

1.机床系三轴数控弧齿锥齿轮铣齿机,即摇台回转(X轴)、工件主轴回转(Y轴)、床鞍进给(Z轴)三轴联动完成铣齿运动,刀轴的旋转由变频电机控制实现无级调速。

2.机床调整方便,可根据不同切削方法的要求,对滚切、分齿、切深进给、铣刀转速、摇台反向进行程序设定,同时可大大提高机床加工效率。

3机床手动对刀时,主电机断电,Z轴设有软、硬二重极限保护,具有安全保护功能。

4用高精度圆柱齿轮副或蜗轮副传动,保持了摇台结构的高动态刚性和对理论齿面的高精度加工,切齿精度均可稳定达到6级。

5.机床采用德国西门子(SIEMENS)公司802D系统,同时根据用户要求可配置日本法那克(FANUC)公司的数控系统,实现机床的自动循环控制、手动控制及故障诊断。

主要附件及功能: 本系列机床集多年研究开发弧齿锥齿轮铣齿机床及数控技术应用经验,采用现代设计方法和机电一体化技术而研制的新型数控弧齿锥齿轮铣齿机。

本系列机床特别适用于加工汽车、摩托车行业中小规格弧齿锥齿轮及准双曲面齿轮,同时也适用于高档电动工业缝纫机及电动工具等行业的小模数弧齿锥齿轮及准双曲面齿轮。最适用于成批生产,也可用于大量及单件小批生产。

主要应用领域:材料

检测项目:暂无

仪器状态:完好
